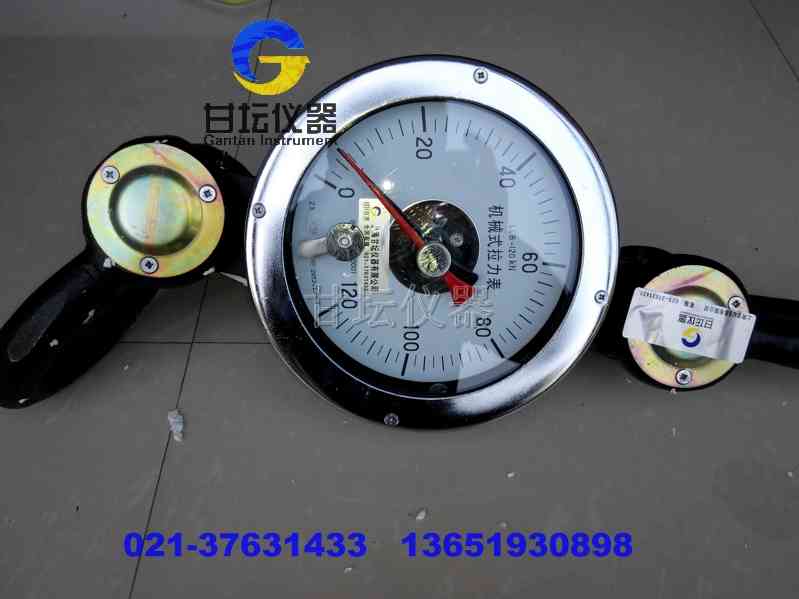

1吨机械式拉力表使用说明

1吨机械式拉力表 是我公司上海甘坛仪器有限公司自行设计、生产的。本产品执行JJG445-2000规程、Q/FYQ001-2012标准。具有使用方便、读数清晰、性能稳定、安全可靠等优点。

一、1吨机械式拉力表用途

本产品用在石油、煤田、地质勘探、水产捕捞、起重机械等行业的重力测量1吨机械式拉力表 还应用于拖拉机、汽车运输、电力线路架设、建筑等行业的牵引力测量。 机械式推拉力计应用在钻井作业中，指示钻杆悬重，防止卡钻、打钻事故；应用在井下作业施工中，指示修井作业车绞盘牵引力的大小，防止井管拔脱和井架损坏，起着重要的安全防护作用。由于夜间作业时野外的照明条件有限，造成表盘读数不清楚，给作业工人带来较大的困难，有时会影响钻井、修井的质量或造成不安全的隐患，给生产带来了较大的负面影响。针对这个问题，它的原理是在原拉力计的基础上，表盘覆盖一层美国3M反光膜。夜间作业时，在同样照明的情况下，盘面亮度、清晰度都有非常明显的提高，作业工人能清楚的看见盘面数值，有效的避免了错误操作，给广大用户带来了极大的方便，提高了劳动效率。

二、1吨机械式拉力表主要技术参数

1、仪表准确度为2.0级

2、引用误差≤±2%F.S

3、测力仪表的灵敏度应小于或等于满量程载荷0.5%

4、型号、测量范围、外形尺寸、重量

三、1吨机械式拉力表 结构及工作原理

1、结构分三部分：连接件部分、放大装置部分、显示部分。

2、工作原理

当作用力通过连接件作用在变形体上，使之产生弹性变形，在弹性范围内，变形量与作用力基本成正比，这样变形大小就可反映出作用力的大小。变形体的变形量经放大装置放大，通过指针在表盘上的指示读出作用力的值。

注：作业中具体选型应根据机械设备的结构和地质情况经计算后确定。

四、1吨机械式拉力表 使用方法

1、两端的拉环通过绞链与力源连接（如使用钢丝绳或其它可自由转动的联接件）。在测量过程中始终保持外作用力的作用线与表的轴线相重合。

2、为防止意外，在表后应备装一条保护钢丝绳。

3、调零：在加载之前，用搬手将表盘零点调到与表针重合位置上。

4、检查装卡状态，确认装卡牢固后方可加载。
