DIGITAL  DYNAMOMETER



USER   MANUAL









        Shanghai Gan Tan Instrument Co. Ltd.



Model: HZ-R



















































                                                           ERT07.010 SSE





TABLE OF CONTENTS

SAFE OPERATION GUIDE…………………………………………......…...………...2



CHAPTER 1FEATURES AND SPECIFICATION.................................................... 3

1. Features..............................................................................................................3

2. Maitechnical data................................................................................................3

3. Specification.................................................................................. ............................4

4. Appearance illustration............................................................................................4

5. Power supply..................................................................... ...............................5



CHAPTER 2DISPLAAND KEYS.......................................................................... 5

1. LCD display..........................................................................................................5

2. Signal on display...................................................................................................5

3. Key…………………………………………………………………………………….6

4. Remote controller……………………………………………………………………6



CHAPTER 3  OPERATIOGUIDE.............................................................................. .7

1. On/off..................................................................................................................... ..7

2. Zero....................................................................................................................7

3. Tare..........................................................................................................................7

4. Hold....................................................................................................................7

5. Accumulation......................................................................................................8

6. Accumulation Search............................................................................................8

7. Accumulation Clear.....................................................................................................8

8. Battery Voltage ……….........................................................................................8

9. Peak ………...........................................................................................................8

10. Zero point............. .............................................................................................8

11. Unit……….........................................................................................................8

12. Set point……………………………………………………………………………...9

.

CHAPTER 4 PARAMETESETTING & CALIBRATION...........................................10

1. Parameter setting............................................................................................ ....10

3. Calibration.........................................................................................................12



CHAPTER 5 SIGNAL ILLUSTRATION.........................................................................14

CHAPTER 6 TROUBLESHOOTING GUIDE................................................................15





















                          1                                 ERT07.010 SSE



SAFOPERATIOGUIDE



 1. Do not make lifts beyond rated load capacity of the dynamometer shackle.

     2.Do not perform overhead weighing. Stay clear when Dynamometer is in operation.

       3. Do not perform weighing under strong wind condition which may cause incorrect reading.

       4. Do not perform weighing under environment of temperature rapid changes in  which may cause incorrect reading.

       5. Do not attempt to open this Dynamometer no user serviceable parts inside.

       6. Do not remove wire rope stopper from hook. For safety reasons always apply it.

       7. Remove all loads from shackle or hook when not in used.

       8. Before weighing check and make sure that all hanging /load- receiving elements / devices are in good condition.

       9. Check hook shackle safety pins and latches periodically. Contact your dealer for parts replacement in case defect deform or wearing is found.

       10. Always lift loads vertically.





































USER MANUAL                           2                                   ERT07.010 SSE

         CHAPTER 1   FEATURES  AND  SPECIFICATIONS



Introduction:

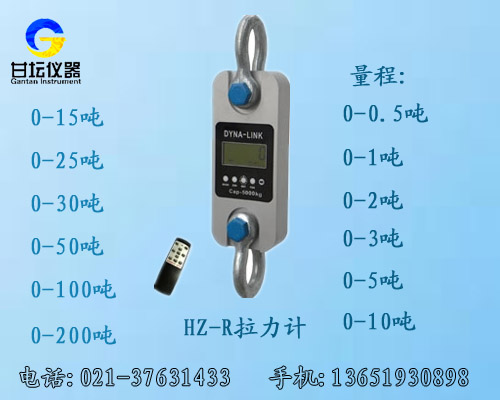

HZ-R Dynamometer is an extremely well-built instrument for industry use as a standard force measurement tool offer universal applications Whether used as conventional crane weigher or to measure force HZ-R Dynamometer is microprocessor controlled for precision accuracy parameter setting and calibration is easy to operate through remote controller.



1. Features

 Rugged construction.

 Accuracy: 0.05% of capacity

 Two user programmable Set-Point can be used for safety and warning applications or for

 limit weighing.

 All functions and units are clearly display on the LCD (with backlight)

 All commonly used internationally recognized units are available: kilograms (kg) pounds(lb)

Newton and kilo-newton(kN).

 4 local mechanical keys: ”ON/OFF””ZERO””PEAK” and ”Unit Change”.

 Low battery warning.



2. Main technical data



Display

25mm (1’’) 5digits LCD with backlight

Power on zero range

20% F.S.

Manual Zero Range

4% F.S.

Tare Range

 F.S.

Stable Time

≤5 seconds

Overload Indication

 F.S. + 9e

Max. Safety Load

125% F.S.

Ultimate Load

400% F.S.

Dynamometer battery

“LR6(AA)”size alkaline batteries. 1.5Vx3

Remote control battery

“LR6(AAA)”size alkaline batteries. 1.5Vx2

Operating Temp.

- 10℃ ~ + 40℃

Operating Humidity

≤85% RH under 20℃

Remote Controller Distance

Min. 15m













USER MANUAL                           3                                   ERT07.010 SSE



3. Specification

Model

Capacity(kg)

Min.Weigh(kg)

Division(kg)

Total counts (n)

HZ-R-01

1000

10

0.5

2000

HZ-R-02

2000

20

2000

HZ-R-03

3000

20

1

3000

HZ-R-05

5000

40

2

2500

HZ-R-10

10000

100

2000

HZ-R-20

20000

200

10

2000

HZ-R-30

30000

200

10

3000

HZ-R-50

50000

400

20

2500

HZ-R-100

100000

1000

50

2000

HZ-R-200

200000

2000

100

2000



4. Appearance illustration



         Cap: 1-5t                           Cap: 10-200t

DIMENSIONS(Dimensions shown are nominal and subject to tolerances)

MODEL

CAP

A(mm)

B(mm)

C(mm)

D(mm)

φ(mm)

H(mm)

Material

HZ-R-1

1t

245

112

37

190

43

335

Aluminum

HZ-R-2

2t

260

123

37

195

51

365

Aluminum

HZ-R-3

3t

260

123

37

195

51

365

Aluminum

HZ-R-5

5t

285

123

57

210

58

405

Aluminum

HZ-R-10

10t

320

120

57

230

92

535

Alloy Steel

HZ-R-20

20t

375

128

74

260

127

660

Alloy Steel

HZ-R-30

30

420

138

82

280

146

740

Alloy Steel

HZ-R-50

50t

465

150

104

305

184

930

Alloy Steel

HZ-R-100

100t

570

190

132

366

229

1230

Alloy Steel

HZ-R-200

200t

720

265

183

440

280

1362

Alloy Steel





USER MANUAL                              4                                ERT07.010 SSE

WEIGHTS

Model

HZ-R-1

HZ-R-2

HZ-R-3

HZ-R-5

HZ-R-10

Unit Weight(kg)

1.6

2.1

2.1

2.7

10.4

Weight with shackles(kg)

3.1

4.6

4.6

6.3

24.8

Model

HZ-R-20

HZ-R-30

HZ-R-50

HZ-R-100

HZ-R-200

Unit Weight(kg)

17.8

25

39

81

210

Weight with shackles(kg)

48.6

73

128

321

776



5. Power supply

Dynamometer battery: “LR6(AA)”size alkaline batteries. 1.5VX3

Remote controller battery: “LR6(AAA)”size alkaline batteries. 1.5VX2

       Current: the dynamometer average current is about DC 35mA 3pcs new batteries can be used

for about 40hours under continous working.

       Low battery warning: When the digits flashes it means the battery needs to be replaced. The dynamometer will power off automatically after one hour without operation.



















CHAPTER 2     DISPLAY AND KEYS

























1. LCD DISPLAY

25mm (1’’) 5digits LCD with backlight

2. SIGNAL ON DISPLAY

a.  :  Wireless signal used for wireless dynamometer

b.   :  Battery Voltage : Full : Low : Empty

c.   PEAK:Current value is Peak Hold value(maximum value).

d.   MEM:Appear one time when Parameter or calibration value storage. long time

appearance means current value is Accumulation data.

e.   STB:  Stable Status.

f.   kN:  “kilonewton” N:“Newton”. Tare status “N” will flash.

g.   t :“ton”.

h.   lb :“pound”.

i.   kg :“kilogram ”.



USER MANUAL                             5                               ERT07.010 SSE

3. KEY

a. ON/OFF

          1. Press ON/OFF one second,the dynamometer turn on.

          2. When turn on,Press ON/OFF one second,the dynamometer turn off.

b. ZERO

When dynamometer turon generally it displays〖0〗if display small digits when n

load press this key to get zero reading.

       c. UNIT

Presthis  key  the unit on LCD will display circlely as follows: “kg→ lb” →N” → “kN”→ kg”  .

d. PEA

When load is changing presthis key will catch and display the maximum reading of the load.

Presthis key again reading will return to normal.



4. REMOTE CONTROLLER





















Press any key on the remote controller the indicator on the controller will flash.

Key function:

      1.【ZERO】

     a. In weighing status when dynamometer switch on with no load on the hook but there are small

digits on screen  press this key to obtain zero reading.

     b. In parameter setting and calibration process it used for set value up

      2.【TARE】

        a. In weighing status the function is equal to TARE on front panel

b. In parameter setting and calibration process it used for move digit(the digit choose flash)

      3.【SHIFT】

a. In weighing situation used for function shift or used with other key to more function.

b. In parameter setting and calibration process it used for confirm setting.

4.【CLEAR】

a. In weighing status it used to clear accumulation.

b. In parameter setting and calibration process it used for set value down.

5.【ACCU】

        It used for accumulation function details see Chapter3-5.

6.【F1】

        Function Key,used with【F2】 together Press 【F1】solely it will regulate brightness of LED.





USER MANUAL                             6                                  ERT07.010 SSE

7.【F2】

Function Key,used with【F1】together.

8.【HOLD】

It used for hold function details see Chapter3-4.

9. 【OFF】

Turn off the dynamometer



CHAPTER 3  OPERATION GUIDE

(  ) express key on dynamometer

【 】express key on remote controller

〖 〗 express contents on display

1 TURN ON/OFF

◆TURN ON

Press ON/OFF one second,the screen display as follows:

OPERATION

DISPLAY

ILLUSTRATION

(ON/OFF)

〖88888〗

Display two times



〖 Ert  〗

Display two times ERT is abbreviation of Everight



〖u=3.98〗

Current software version



〖XXXXX〗

Display capacity



〖U 4.XX〗

Display current battery voltage



〖-----〗

Waiting stable



〖    0〗

“STB” light on you can operate now



◆TURN OFF

1

Press (ON/OFF) one second

2

Press 【OFF】 one second

3

Choose turn off method when parameter setting the dynamometer will display〖    -〗after no operation at 15minutes to save power and it will turn off automatically after 60minutes.



2 ZERO



OPERATION

DISPLAY

When dynamometer turn on generally dynamometer displays〖  0〗if display small digits when no load press this key.

1

Press (ZERO)

〖    0〗

2

Press【ZERO】

〖    0〗



3 TARE

OPERATION

DISPLAY

After turn on hanging tare weight such as sling cable at first after “STB” signal on press this key  then the dynamometer will display net weight of the goods.

Press【TARE】

〖    0〗



4 HOLD

OPERATION

ILLUSTRATION

Press【HOLD】

Hold the weight reading no matter load change

Press【HOLD】again

Return to normal weighing status



USER MANUAL                               7                                 ERT07.010 SSE

5 ACCUMULATION

OPERATION

DISPLAY

ILLUSTRATION

Press【ACCU】

〖No***〗

Current accumulation time



〖H****〗

Front four digits of total value



〖L****〗

Rear four digits of total value

After display above contents two times the dynamometer will return automatically you also can

press【SHIFT】to return.



6 ACCUMULATION SEARCH

OPERATION

DISPLAY

ILLUSTRATION

【SHIFT】【ACCU】

〖No.***〗

Current accumulation time



〖*****〗

Current weight reading



〖H****〗

Front four digits of total value



〖L****〗

Rear four digits of total value

【SHIFT】

〖*****〗

Return

     Press【TARE】和【ZERO】can check different times weight and accumulation.



7 ACCUMULATION CLEAR

OPERATION

DISPLAY

ILLUSTRATION

【CLEAR】

〖 CLr 〗

Ask if you want to clear or not

【CLEAR】

〖noCLr〗

Cancel clear

【SHIFT】

〖88888〗

Confirm clear



8 BATTERY VOLTAGE

OPERATION

DISPLAY

ILLUSTRATION

【SHIFT】【F1】

〖U 4.**〗

Display current battery voltage

【SHIFT】



Return

The voltage should be between 3.5 and 4.7 if below than 3.5 the digits flash you need to

Replace the battery



9 PEAK

OPERATION

ILLUSTRATION

Press【PEAK】or (PEAK)

Hold the Maximum weight reading when weight changing

Press【HOLD】or (PEAK)

Return to normal weighing status



10 ZERO POINT

OPERATION

ILLUSTRATION

【SHIFT】【ZERO】

Display current zero point



11 UNIT

OPERATION

ILLUSTRATION

Press (UNIT)

Unit switch Un=0: kg “kg”signal on Un=1: lb “lb” signal on Un=2: N “N” signal on Un=3: KN “KN” signal on





USER MANUAL                           8                                 ERT07.010 SSE

 12 SET POINT

There are two user programmable Set-Point can be used for safety and warning applications

or for limit weighing.

_              1 LO   SP1  1 HI        2 LO  SP2  2 HI



OPERATION

DISPLAY

ILLUSTRATION

Press 【F1】and 【F2】at same time 3seconds

〖P0000〗

Second digit flash,use function key to move digit set value.

Press【TARE】【ZERO】【CLEAR】

〖P8888〗

Input 8888,8888 is parameter setting password

Press【SHIFT】

〖SETUP〗

Confirm enter parameter setting program

Press【TARE】

SP1

Press【TARE】until it display SP1 Set point 1

Press【TARE

〖1 OFF

New dynamometer it display 1 OFF ifparameter set it display set value.

Press【ZERO】 to choose

〖1 HIor

〖1 LO

There are 3 choice1 OFF means you dont set point 1 HI means the indicator will alarm when load exceed the value you set 1 LO means the indicator will alarm when load smaller than the value

Press【TARE】to confirm

〖02000

New dynamometer it display 02000 if parameter set the screen display set value.

Press【 ZERO andACCU】to change value

〖01000〗

Set “1HI” or “1LO” Value. e.g. 1000kg

Press【TARE】

SP2〗

Set point 2

Press【TARE

〖2 OFF

New dynamometer it display 2 OFF if parameter set it display set value.

Press【ZERO】to

choose

2 HIor

2 LO

There are 3 choice2 OFF means you dont set point 2 HI means the indicator will alarm when load exceed the value you set 2 LO means the indicator will alarm when load smaller than the value

Press【TARE

〖01200〗

New dynamometer it display 01200 if parameter set the screen display set value.

Press【 ZERO andACCU】to change value

〖03000〗

Set “2LO” or “2HI” Value. e.g.3000kg

If you needn’t to set point you only need to press TAREuntil it display next function 〖g















USER MANUAL                              9                                 ERT07.010 SSE



CHAPTER 4  PARAMETER SETTING &CALIBRATION

You need to use remote controller to operate parameter setting and calibration

Key function:

KEY

      FUNCTION

【TARE】

Move digit(the digit choose flash)

【ZERO】

Set value up

【CLEAR】

Set value down

【SHIFT】

Confirm exit



1. PARAMETER SETTING

    OPERATION

 DISPLAY

ILLUSTRATION

Press ON/OFF 1second

〖    0〗

Turn on dynamometer

Press 【F1】and 【F2】at same time 3seconds

〖P0000〗

Second digit flash,use function key to move digit set value.

Press【TARE】【ZERO】【CLEAR】

〖P8888〗

Input 8888,8888 is parameter setting password

Press【SHIFT】

〖SETUP〗

Confirm enter parameter setting program

Press【TARE】

〖FS=06〗

New dynamometer,the screen display FS=06,if dynamometer calibrated,the screen display capacity.

Press【ZERO】or【CLEAR】to choose

〖FS=05〗

Choose capacity,the screen display 02/03/05/06/10/15/20/30/50/60/75 circularly,take cap:5000kg as example choose FS=05

Press【TARE】confirm

〖Id=05〗

New dynamometer,the screen display Id=05 if dynamometer calibrated,the screen display calibrated division.

Press【ZERO】or【CLEAR】to choose

〖Id=02〗

Choose division,the screen display 01/02/05/10/20 circularly. 5000kg dynamometer division is 2kg so choose Id=02



〖Pt=0〗

New dynamometer,the screen display Pt=0 if dynamometer calibrated,the screen display calibrated decimal position

Press【ZERO】or【CLEAR】to choose

〖Pt=0〗

Choose decimal position the screen display 0/1/2/3 circularly 0=xxxxx 1=xxxx.x 2=xxx.xx 3=xx.xxx,Cap.5000kg dynamometer choose Pt=0

Press【TARE】confirm

〖Ab=24〗

Display zero range  A: zero range by hand; B: zero range automatically 0~5 total 6 options: 0=0%F. S; 1=2%F.S; 2=4%F.S; 3=10%F.S;  4=20%F.S; 5=50%F.S,Generally,Don’t change this parameter.

Press【TARE】confirm

〖Cd=11〗

New dynamometer,the screen display Cd=11if dynamometer calibrated,the screen display calibrated value.



USER MANUAL                                 10                                   ERT07.010 SSE



Press【ZERO】or【CLEAR】to choose

〖Cd=12〗

C: zero-tracking range 0~5 total 6 options;  0=0d; 1=0.5d; 2=1d; 3=1.5d; 4=2d; 5=2.5d

d: display speed,0~2 total 3 options; 0=slow; 1=average; 2=fast; before calibration set Cd=00after calibration set Cd=11 again generally choose Cd==12 when ex-stock..

Press【TARE】confirm

〖LL=2〗

New dynamometer,the screen display LL=2if dynamometer calibrated,the screen display calibrated value.

Press【ZERO】or【CLEAR】to choose

〖LL=1〗

LL:filter parameter,0~5 total 6 options, from smallest to biggest,before calibration set LL=0after calibration set LL=1 again generally choose LL=1 when ex-stock..

Press【TARE】confirm

〖Un=0〗

New dynamometer,the screen display Un=0 if dynamometer calibrated,the screen display calibrated unit.

Press【ZERO】or【CLEAR】to choose

〖Un=0〗

Choose unit,Un=0:kg Un=1:lb Un=2: N Un=3:KN. Generally choose Un=0 when ex-stock.

Press【TARE】confirm

〖OFF 1〗

New dynamometer,the screen display OFF 1if dynamometer calibrated,the screen display calibrated value.

Press【ZERO】or【CLEAR】to choose

〖OFF 2〗

Choose turn off method 0~2 total 3 options; 0: turn off by hand; 1: if no operation the screen display 〖  -〗after 15minutes to save power;2: if no operation the screen display 〖  -〗after 15minutes and turn off automatically after 60minutes. Generally choose OFF=2 when ex-stock.

Press【TARE】confirm

SP1

Set point 1

Press【TARE

〖1 OFF

New dynamometer it display 1 OFF ifparameter set it display set value.

Press【ZERO】 to choose

〖1 HIor

〖1 LO

There are 3 choice1 OFF means you dont set point 1 HI means the indicator will alarm when load exceed the value you set 1 LO means the indicator will alarm when load smaller than the value

Press【TARE】to confirm

〖02000

New dynamometer it display 02000 if parameter set the screen display set value.

Press【 ZERO andACCU】to change value

〖01000〗

Set “1HI” or “1LO” Value. e.g. 1000kg

Press【TARE】

SP2〗

Set point 2

Press【TARE

〖2 OFF

New dynamometer it display 2 OFF if parameter set it display set value.





USER MANUAL                             11                                 ERT07.010 SSE



Press【ZERO】to

choose

2 HIor

2 LO

There are 3 choice2 OFF means you dont set point 2 HI means the indicator will alarm when load exceed the value you set 2 LO means the indicator will alarm when load smaller than the value

Press【TARE

〖01200〗

New dynamometer it display 01200 if parameter set the screen display set value.

Press【 ZERO andACCU】to change value

〖03000〗

Set “2LO” or “2HI” Value. e.g.3000kg

Press【TARE】confirm

〖g    〗

Acceleration of gravity

Press【TAREPress ZERO and【ACCUto change value

〖9.7930

New dynamometer  it display 9.7930 it our Everight company local g  if dynamometer calibrated it display calibrated value. user can change it according to local area g value the value range is 9.783-9.832

Press【SHIFT】

〖 End 〗

〖    0〗

Confirm above parameter setting,Exit parameter setting program.

 If you find mis-operation before end Press【TARE】 the screen will display parameter circularly correct error and if you find mis-operation after parameter setting program finished,you have to enter parameter setting program again to correct.



 The capacity you choose relate to division decimal position below is detail list:

 CAPACITY/DIVISION

FS (CAP)

Id  (DIVISION)

Pt(DECIMAL POSITION)

1000kg/0.5kg

10

05

1

2000kg/1kg

02

01

0

3000kg/1kg

03

01

0

5000kg/2kg

05

02

0

10000kg/5kg

10

05

0

15000kg/5kg

15

05

0

20000kg/10kg

20

10

0

30000kg/10kg

30

10

0

50000kg/20kg

50

20

0



2. calibration

    OPERATION

 DISPLAY

ILLUSTRATION



 〖    0〗

Take Cap:5000kg dynamometer as example,Pay attention that the screen display 0 after hanging tare weight you can hang tare weight at first then turn on.

Press 【F1】and 【F2】at same time 3seconds

 〖P0000〗

Second digit flash,use function key to move digit set value.

Press【TARE】【ZERO】【CLEAR】

 〖P1111〗

Input 1111,1111 is calibration password



USER MANUAL                          12                                 ERT01.010 SSE



Press【SHIFT】

〖SCALE〗

Confirm,into calibration program

Press【SHIFT】

 〖CALSP〗

Zero point calibration wait until STB light on

Press【SHIFT】

〖LoAd1〗

First load calibration

Hanging on first load e.g.1000kg



First load must exceed 20% capacity Waiting until STB light on.

Press【TARE】【ZERO】【CLEAR】

〖01000〗

Input 1000 wait until STB light on.

Press【SHIFT】

〖LoAd2〗

Second load calibration

Hanging on second load e.g.3000kg



Second load must exceed Load 1+20% capacity Waiting until STB light on.

Press【SHIFT】

〖02000〗

Mention you Load2 must exceed 2000kg

Press【TARE】【ZERO】【CLEAR】

〖03000〗

Input actual weight 3000 waiting stable

Press【SHIFT】

〖LoAd3〗

Third load calibration

Hanging on third load e.g.5000kg



Third load must exceed Load 2+20% capacity Waiting until STB light on.

Press【SHIFT】

〖04000〗

Mention you Load3 must exceed 4000kg .

Press【TARE】【ZERO】【CLEAR】

〖05000〗

Input actual weight 5000kg. wait until STB light on.

Press【SHIFT】

〖------ -〗

Waiting stable



〖 -oL- 〗





〖 End 〗

Calibration end



〖5000.0〗

Display calibrated capacity  sometimes it display  4999.5 5000.5

Press【TARE】

〖05000〗

Move decimal position

Put down weight

〖    0〗

Check zero point it display 0 and STB ZERO light on.

1. First load: LOAD1 must larger than 20% capacity,and LOAD1

2. If LOAD1 is bigger than 80% capacity such as full capacity after first load calibration it will finish automatically you only need to press【TARE】to move decimal position. Generally we strong recommend you to use this one point calibration program if you have  capacity standard weight

3. If you only have 20% standard weight after first load calibration when it display 〖LoAd2〗 press【OFF】 2 times then press【TARE】to move decimal position. Calibration finish.







USER MANUAL                          13                                 ERT01.010 SSE

CHAPTER 5 DISPLAY  ILLUSTRATION

DISPLAY

ILLUSTRATION

    REMARK

〖CALSP〗

Enter zero point calibration



〖SCALE〗

Enter calibration



〖SEtUP〗

Enter parameter setting



〖UAdJ 〗

Enter voltage calibration



〖LoAd1〗

First calibration point

LoAd1

〖LoAd2〗

Second calibration point



〖LoAd3〗

Third calibration point



〖¯¯¯¯¯〗

Exceed high limit

Tare weight can’t exceed full capacity

〖_____〗

Exceed low limit

Tare weight can’t be negative

〖-----〗

Waiting



〖Err10〗

Weight less than Min. Capacity

Can’t accumulate the value

〖Err11〗

Accumulated times overflow

Can’t accumulate after 30times

〖Err12〗

Accumulated weight overflow

Can’t accumulate after 99999

〖Err13〗

Error in repeat accumulation

Can’t accumulate one weight repeateHZy

〖no***〗

Current accumulation times



〖H****〗

Front four digit of accumulated weight

Total weight=front four digit + rare four digit

〖L****〗

Rare four digit of accumulated weight

Total weight=front four digit + rare four digit

〖 CLr 〗

Ask if you really want to delete accumulated weight

In case error deletion

〖noCLr〗

Give up deletion



〖88888〗

Confirm deletion



〖SHIFt〗

Switch



〖 ¯¯¯ 〗

Input value is too large

When you input tare or weight value

〖 ___ 〗

Input value is too small

When you input tare or weight value

〖noACC〗

No any accumulated content

when you check accumulation

〖-oL- 〗

Overload warning

Tare + Net weight exceed full capacity + 9e

〖-Lb- 〗

Low battery warning

Turn off automatically one minute later

〖U*.**〗

The voltage of  current battery



〖 End 〗

End

when parameter setting or calibration ready

〖 OFF 〗

Turn off



〖Unstb〗

Input value before STB light on















USER MANUAL                          14                                 ERT01.010 SSE

CHAPTER 6 TROUBLESHOOTING GUIDE

PROBLEM

POSSIBLE CAUSE

SOUTION

No display when put on

Discharged battery

Recharge

Defective battery

Replace

Defective button

Requires authorized service

Power button not properly depressed

Press ON/OFF  in three seconds

Digits flash

Low battery

Recharge the battery

Recharge indicator light can’t turn on

Battery charger damaged

Check the battery charger

The Battery charger is not plugged properly

Insert plug again

Display doesn’t respond to weight changes



Faulty load cell or PCB

Requires authorized service

Load cell cable damaged

Check and replace load cell

Out of calibration

Check calibration

Display experiences excessive Zero drift between weighment

Scale electronics do not stabilize after turning on

After turning on heating 3-5 minutes.

Put the scale on ground for too long time

Scale should be hung

Displayed weight shows large error

Scale not Zeroed before applying weight

Depress ZERO before applying weight

Requires recalibration

See calibration

Kg/lb wrong selection

See operation

Battery can’t recharge

Battery damaged

Replace battery

Outlet damaged

Replace the outlet

Remote distance shortened

Receiver window is dirty

Check and clean



Remote Control’s battery is low

Replace Remote Control’s battery.

































USER MANUAL                          15                                 ERT01.010 SSE

询价对象*

有效期*

详细说明*
添加询价常用语
限100字
验 证 码*
