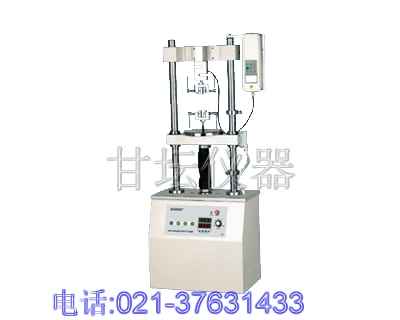

FAV电动双柱拉力试验机说明：

FAVFAV电动双柱拉力试验机是专为FA系列和NK系列推拉力计配套用的推拉负荷试验台FAV电动双柱拉力试验机采用双立杆结构，具有稳定性好，适用范围广，使用方便等优点，并具有无级调速，手动（点动）、自动控制切换功能。适用于橡胶塑料、轻工纺织、建筑门窗、复合材料、电线电缆、汽车配件、动力机械、科研机构等行业的推拉负荷、插拔力、破坏试验等测试。

特点

电动加载，无级调速，齿轮传动
结构紧凑，传动平稳
操作简单，并可结合各种夹具使用
FAV电动双柱拉力试验机 规格参数：

大负载：5000N或10000N/20000N/30000N
有效行程: 220 mm或1000 mm
测试速度：15-240 mm/min
工作电压：220V
外形尺寸（mm）:400mmx250mmx1050mm或640mmx400mmx2400mm

FAV电动双柱拉力试验机使用方法：
1.测力计安装方法
１）传感器内置式：将4-M6螺丝穿入固定块4-φ6.2孔中，在螺纹方向各套入1个垫圈，并与测力计安装板上4-M6螺纹旋紧，测力计安装板上，测力计安装孔分为两组分别为30x145、40x90。用户可根据自己的需要确定。

２）传感器外置式：将2-M8螺丝穿入固定块2-φ8.5孔中，并与连接杆上2-M8螺丝旋紧。将M12螺母穿入连接杆通孔内并与传感器旋紧即可，控制系统可安装在外置式测力计安装板上 。

2.控制面板使用方法:
1）电源开关：当按下按钮时接通电源再次按下电源断开。
2）速度控制：由于被测物体及用户要求的不同当调整调速器旋钮时载体的运动速度为15～240mm/min。

3.功能控制：
手动/自动，当将旋钮旋至手动时，如使载体运动，则需按住升（UP）或降（DOWN）键，断开则运动停止。当旋钮旋至自动时，如使载体运动则直接按升（UP）或降（DOWN）键。

4.推拉力计高度调整：
固定块两侧为M8锁紧镙钉，首先将M8锁紧镙钉松开，将固定块向上或向下移动到所需要的高度后，将M8螺钉锁紧。

5.行程调整:
导柱上十字槽螺钉为大行程的限制，限位套为用户测量所需行程调节套。
